高鐵沿線防護柵欄的組裝部分

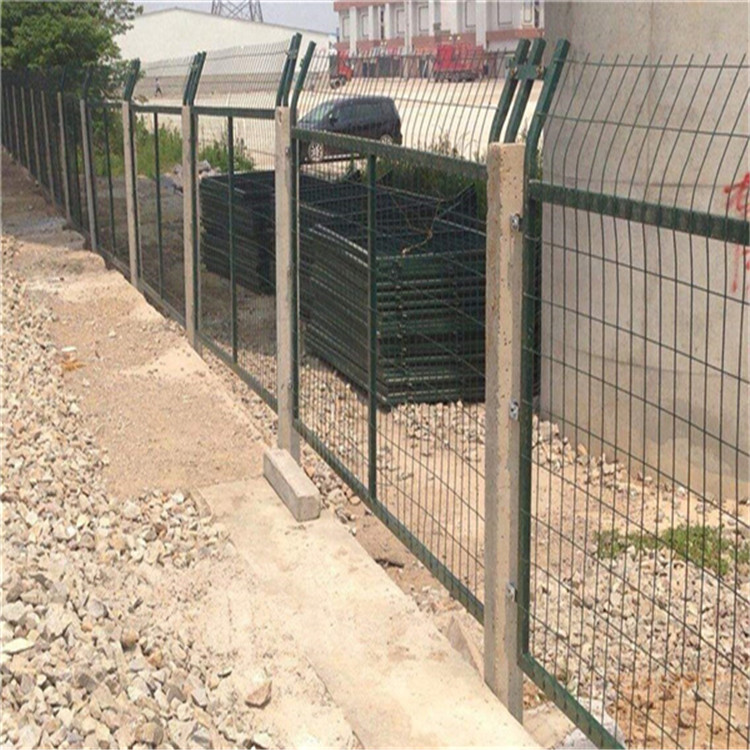

        1、 鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。
        2、立樁：
        立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

       3、防腐處理：

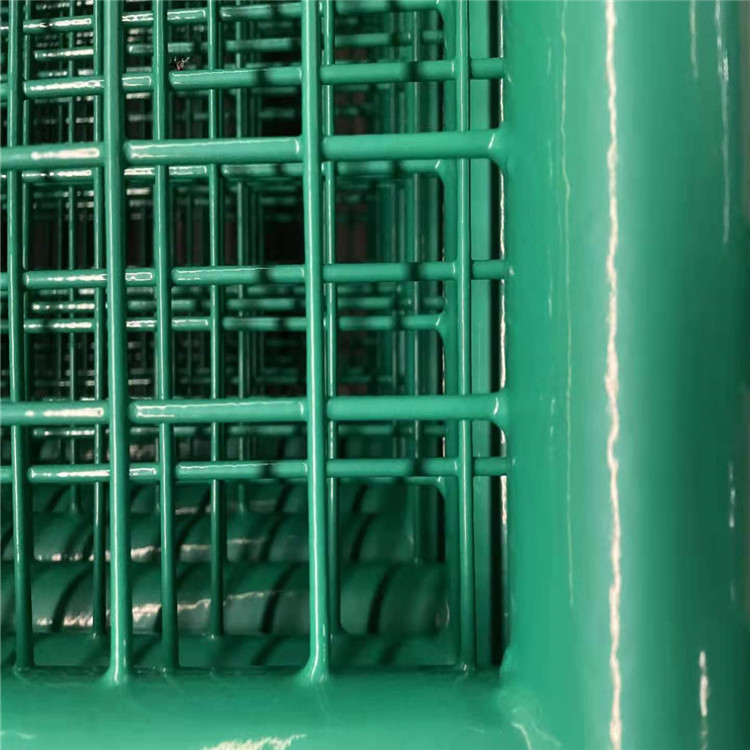

       金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。

      4、連接配件：
     所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用圖集中不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。

       鐵路框架護欄網國標尺寸為：1800*2760mm或1700*2760mm，邊框采用30*50mm熱鍍鋅矩管制造，網片采用直徑3.5mm熱鍍鋅低碳鋼絲焊接而成，網孔尺寸為：75*150mm，立柱上部分選用40*40熱鍍鋅方管焊接，主體為鋼筋水泥澆筑；國標圖紙：通線8001、通線8002，是專為鐵路防護設計的護欄網。
